超声波焊接机的“心脏”、“喉咙”和“手掌”：换能器、变幅杆和焊头
浏览：7次
发布时间：2025-10-17 15:58

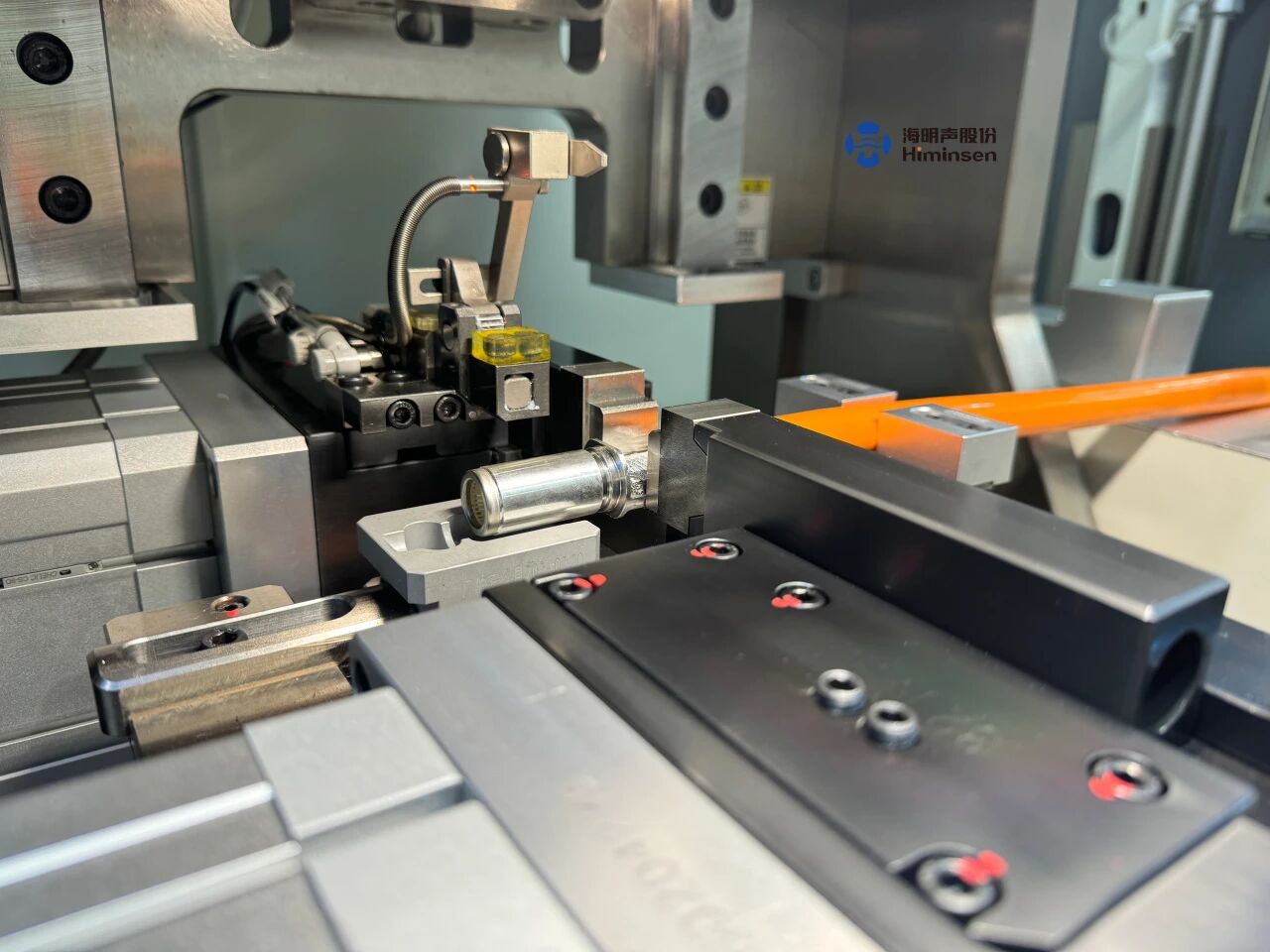

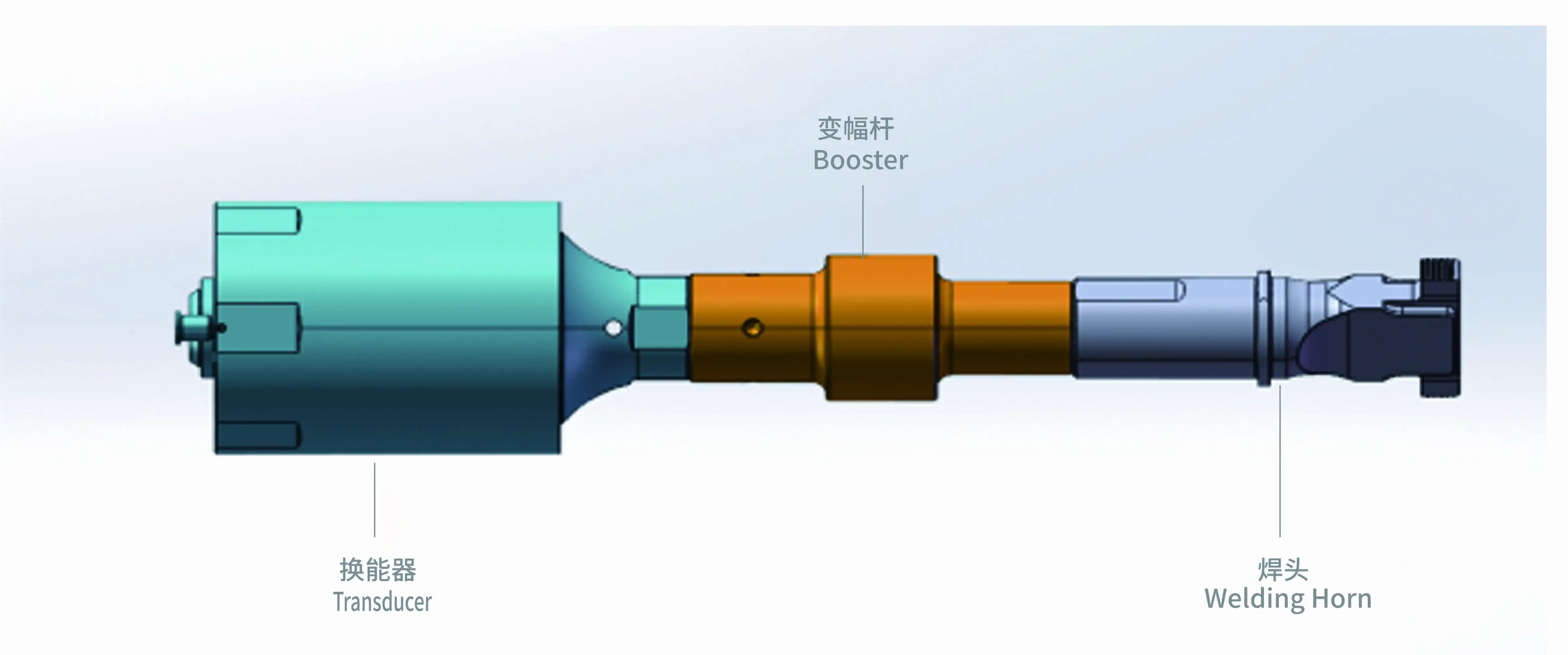

科普焊接系统的三大核心部件。将“换能器”比作心脏（将电能转化为高频机械振动），“变幅杆”比作喉咙（放大振动振幅），“焊头”（上焊模）比作手掌（将能量传递到线束）。下焊模则是“底毡”，起到支撑作用。
1、换能器:焊接机的 “心脏”，把电能变成 “振动能量”
如果说超声波焊接机是一个“能量转化工厂”，那换能器就是工厂的“心脏”——它负责把外接的电能，转化为焊接最需要的 “高频机械振动”。没有它，后续所有焊接动作都无从谈起。
核心功能：通过内部的压电陶瓷材料（一种能将电能与机械振动相互转化的特殊材料），把 220V/380V 的电能，转化为每秒几万次的高频微小振动（常见频率15kHz-70kHz）。
为什么重要：这种高频振动是“焊接的源头”—— 后续要靠它让线束等工件分子快速摩擦、发热，最终实现“熔接”。就像心脏泵血给全身，换能器也把“能量”传递给下一个部件。
2. 变幅杆:焊接机的 “喉咙”，把小振动 “放大变强”
换能器输出的振动幅度很小（通常只有几微米），直接用来焊接根本不够力 —— 这时候就需要变幅杆登场，它像机器的“喉咙”，能把微小振动“放大”，同时保证能量不流失。
核心功能：通过特殊的锥形 / 阶梯形结构，将换能器传来的小振幅，放大到焊接需要的范围；同时还能“校准振动方向”，确保振动垂直传递，不跑偏。
为什么重要：振幅大小直接影响焊接效果 —— 振幅太小，工件摩擦热量不够，焊不牢固；振幅太大，又会把工件震坏（比如线束绝缘层破损）。变幅杆就像“音量调节器”，精准控制振动的 “力度”。
3. 焊头+下焊模:“手掌” 传递能量,“砧座”稳住工件
有了“心脏”供能、“喉咙”放大，最后一步就是把能量传递到工件上 —— 这就需要焊头（上焊模） 和下焊模配合，它们一个像 “手掌”，一个像 “砧座”，分工明确。
焊头：像“手掌”，把振动能量“拍”到工件上
焊头是直接接触工件的部件，形状会根据焊接对象（比如线束、端子）定制（常见的有平焊头、槽焊头等）。它的作用就像人的“手掌”，把变幅杆传来的放大振动，精准传递到线束等工件上。
核心功能：将高频振动“均匀传递”到工件接触面，让工件局部快速摩擦生热，实现熔接；同时通过定制形状，适配不同工件（比如多股线束需要槽焊头，保证每根导线都能受力）。
下焊模：像“砧座”，稳稳托住工件不晃动
焊接时，光有 “手掌” 发力还不够，还需要一个 “稳定的支撑”—— 下焊模就是这个 “砧座”，它固定在机器工作台上，负责托住工件，让工件在高频振动中不偏移。
核心功能：通过与焊头匹配的凹槽 / 平面，固定工件位置（比如线束要放在下焊模的卡槽里）；同时吸收部分多余振动，减少机器整体晃动，保证焊接精度。
4、三大部件怎么协作？1 分钟看懂焊接全过程
其实这三个部件的配合很简单，就像一套“能量传递流水线”： 电能输入换能器，被转化为高频小振动； 振动传到变幅杆，被放大到合适振幅； 放大后的振动通过焊头，传递到工件（比如线束）； 下焊模托住工件，工件在焊头振动下摩擦生热、熔接； 振动停止，工件冷却定型，焊接完成。 从电能到振动，再到工件熔接，每一步都靠这三个部件 “无缝衔接”—— 少了换能器没能量，少了变幅杆没力度，少了焊头 / 下焊模没精准度。
小提醒：选对“核心三件套”，焊接才靠谱
很多人买超声波焊接机时，只看 “功率”“品牌”，却忽略了这三大部件 —— 其实它们才是影响焊接质量的关键。比如焊头材质要选高强度合金钢（耐磨、抗疲劳），变幅杆要选45# 钢或钛合金（减少能量损耗），换能器要选高稳定性的压电陶瓷（避免频繁故障）。
