在新能源汽车、工业电气等领域，铝排与导电铜环的焊接质量直接决定了导电组件的性能与安全。作为电流传导的关键节点，这一连接部位不仅需要高强度的结构稳定性，更对低电阻导电效率和量产一致性有着严苛要求。然而，铝与铜的物理特性差异、环形结构的特殊形态，长期以来让传统焊接技术陷入瓶颈 —— 直到超声波扭矩焊的出现，为这一行业痛点提供了颠覆性解决方案。

一、传统焊接的“两难困境”：为何铝铜环形连接总出问题？

铝排（导体载体）与导电铜环（电流传导/ 换向核心）的焊接，始终面临两大核心挑战，让不少工程师头疼不已：

一方面是异种金属焊接的“先天矛盾”。铝的熔点仅 660℃，导热率 237W/(m・K)，而铜的熔点高达 1085℃，导热率更是达到 401W/(m・K)。这种巨大差异使得激光焊、电弧焊等传统熔焊技术在操作时，极易产生 Al₂Cu、AlCu 等脆性金属间化合物，同时伴随热裂纹、氧化层堆积等问题。最终的结果是：接头强度不足，稍受外力就可能断裂；导电损耗大幅增加，严重影响组件的能效表现。

另一方面是环形结构焊接的 “能量不均” 痛点。线性超声波焊接虽然在部分金属连接中表现中变现不错，但面对φ16-φ25mm 的环形铜环时，其 “往复直线振动” 的能量传递方式存在致命缺陷 —— 振幅会从焊头端头向节点逐步衰减。以 φ20mm 铜环为例，外侧振幅能达到 100%，内侧却仅剩下80%，导致环形接触面能量分布严重不均：外侧能量过剩引发“过焊”，内侧能量不足导致“弱焊”，直接破坏导电均匀性，埋下安全隐患。

传统技术的局限，让铝铜环形连接成为行业内的 “老大难” 问题 —— 直到超声波扭矩焊的出现，才真正实现了 “破局”。

二、超声波扭矩焊：固态连接的 “黑科技”，到底强在哪？

与传统熔焊技术不同，超声波扭矩焊的核心是机械能驱动的固态扩散连接—— 无需高温熔化金属，通过“高频向心旋转振动”，让铝与铜在微观层面实现原子级结合，从根源上解决了上述两大难题。其工作原理可分为三个关键阶段：

1. 能量输入：环形焊头，让每一点都“能量均匀”

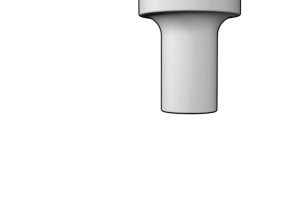

超声波发生器首先将电能转化为 20-40kHz 的高频机械振动，传递至定制化环形焊头（根据铜环内径或外径设计）。焊头在500-1800N 预设压力下与工件贴合，并围绕铜环圆心做 “向心旋转运动”—— 这种设计的核心优势在于，圆周线速度完全一致，无任何振幅衰减，确保铝排与铜环的环形接触面每一点都获得均匀的振动能量，彻底避免 “过焊”“弱焊” 问题。

2. 界面作用：破除氧化膜，让金属“亲密接触”

高频旋转振动会让铝排与铜环的接触面产生剧烈摩擦，摩擦能量转化为局部微热（温度通常 <300℃，远低于两者熔点）。这种“低温”特性不仅不会产生熔池，还能通过机械振动精准破除铝表面的致密氧化膜（Al₂O₃）和铜表面的氧化层（CuO），暴露新鲜的金属基体。

同时，压力与振动的共同作用会促使接触面金属发生塑性流动，填补微观间隙，最终实现铝、铜原子的紧密接触（间隙 < 10⁻⁹m）—— 这是形成高强度接头的基础。

3. 冶金结合：原子扩散，打造“低阻高强度”接头

紧密接触的铝、铜原子在微热与压力的双重作用下，会跨越界面发生“固态扩散”，形成晶格连接。整个过程无熔池、无脆性相生成，最终形成的“铝 - 铜扩散层”接头，兼具两大核心优势：高强度（推力可达12000-16000N，远超传统焊接）和低电阻（接头电阻 < 50μΩ，接近基材本身电阻），完美契合导电组件的性能需求。

三、量产验证：新能源汽车案例，数据说话才有力

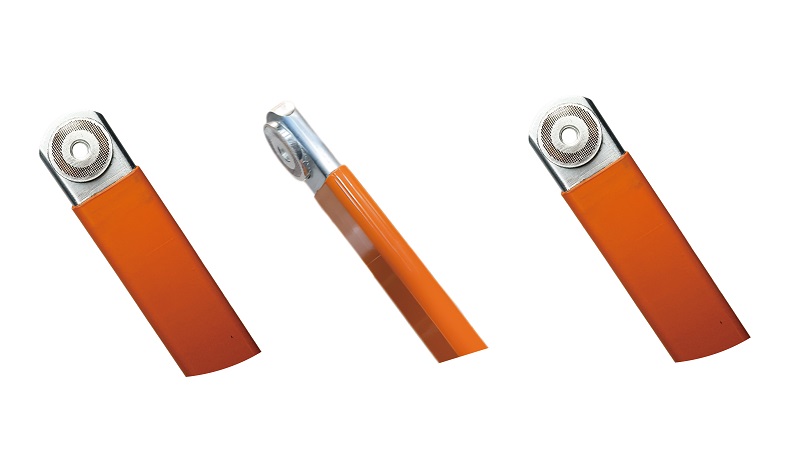

技术的好坏，最终要靠量产实践来检验。在某新能源汽车导电组件项目中（上工件：铜环，下工件：铝排，焊接面积≈80mm²），超声波扭矩焊的表现完全超越客户预期：

接头强度：推力测试结果稳定12000-16000N，远超客户要求的 3500N 标准，即使在高低温循环（-40℃~125℃）测试后，强度衰减率也低于 5%；

导电性能：接头电阻稳定控制在 35-45μΩ，接近铝排、铜环本身的电阻值，导电损耗几乎可忽略不计；

量产一致性：连续生产1000件产品，关键指标合格率达到 99.9%，远高于传统焊接 95% 的平均合格率 —— 这意味着，超声波扭矩焊不仅性能出色，更能满足大规模量产的稳定性需求。

这一案例也印证了：超声波扭矩焊并非简单的 “技术升级”，而是针对 “异种金属 + 环形结构 + 导电需求” 的定制化解决方案。

四、工艺要点：做好这三点，焊接质量更稳定

要让超声波扭矩焊的优势充分发挥，实际生产中需重点控制三个关键参数：

1. 焊头设计：定制化是核心

必须根据铜环的内径或外径设计 “环形贴合式焊头”，确保焊头与铝排的接触面积≥焊接面积的 95%—— 避免局部能量集中，是保证焊接均匀性的前提。

2. 参数匹配：因“件”制宜

焊接参数需根据铜环壁厚调整：例如铜环壁厚 3mm 时，压力建议控制在 1200-1500N，振幅 40-45μm；壁厚 5mm 时，压力需提升至1500-1800N，振幅 45-50μm（具体需根据实际工件规格微调）。

3. 工件清洁：细节决定成败

虽无需复杂预处理，但需确保铝排、铜环表面无油污（油污会削弱摩擦效果，影响原子扩散）。建议采用酒精擦拭，确保清洁度≤5mg/m²—— 简单的清洁步骤，却能大幅提升焊接稳定性。

五、不止于焊接，更是导电连接的 “未来方案”
