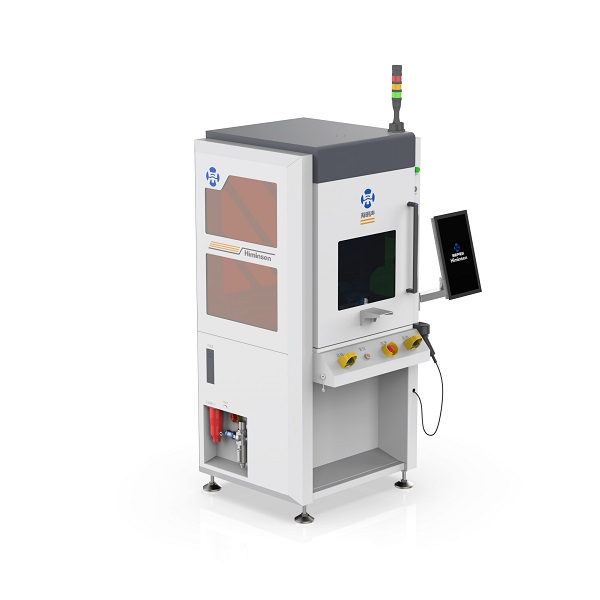

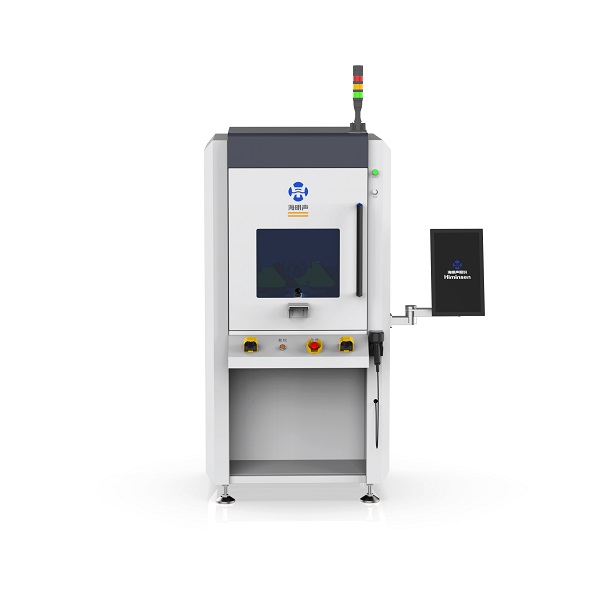

HMS-D01G 超声波端子焊接机

一、设备介绍

HMS-D01G 超声波端子焊接机是立式结构的数控型焊接机。其升降调节符合人体工程学要求，采用四气缸双电磁阀式控制系统，运行稳定。配备工业触控显示屏，操作便捷，数据直观。

海明声自主研发的换能器、发生器、变幅杆、焊头等，使整机性能大幅提升。其适用于铜线、镀锡线、铝线与铜、铝端子的焊接，广泛应用于新能源汽车高压线束连接器、新能源汽车充电桩线束焊接等。

二、设备特点

焊接范围：

6㎜²—95㎜²铜线缆与铜端子焊接

6㎜²—95㎜²铝线缆与铜端子焊接

焊接材料：

铜线与镀银铜端子、镀镍铜端子、裸铜端子焊接；

铝线与镀银铜端子、镀银铝端子、裸铜端子焊接；

焊接方式：

线缆与端子90°或180°焊接

启动方式：

双手启动或扫描枪扫描启动

联机功能：

MES系统可识别、采集设备单次焊接输出功率、焊接行程、焊接时间等数据

自检功能：

系统自动生成品质监测档案，通过焊接高度、输出功率、焊接时间、焊接能量等方式来检测单次焊接产品是否符合产品焊接所需质量要求，出现异常报警停机

三、设备参数

输入电压：AC 380V(-10/+60) 50～60Hz

设备尺寸：1300*1000*2000mm

设备功率：9000W

气源气压：＞0.5MPa

显示方式：18.5寸触摸一体机电脑

生产效率：120pcs/H—150pcs/H

数据储存：10万组产品焊接数据

报警功能：焊接结果监控，对焊接时间、能量、压力、功率、焊前高度、焊后高度进行管控

界面显示：时间、能量、功率、压力、振幅、频率、生产数量、焊头编号和寿命、高度等信息
